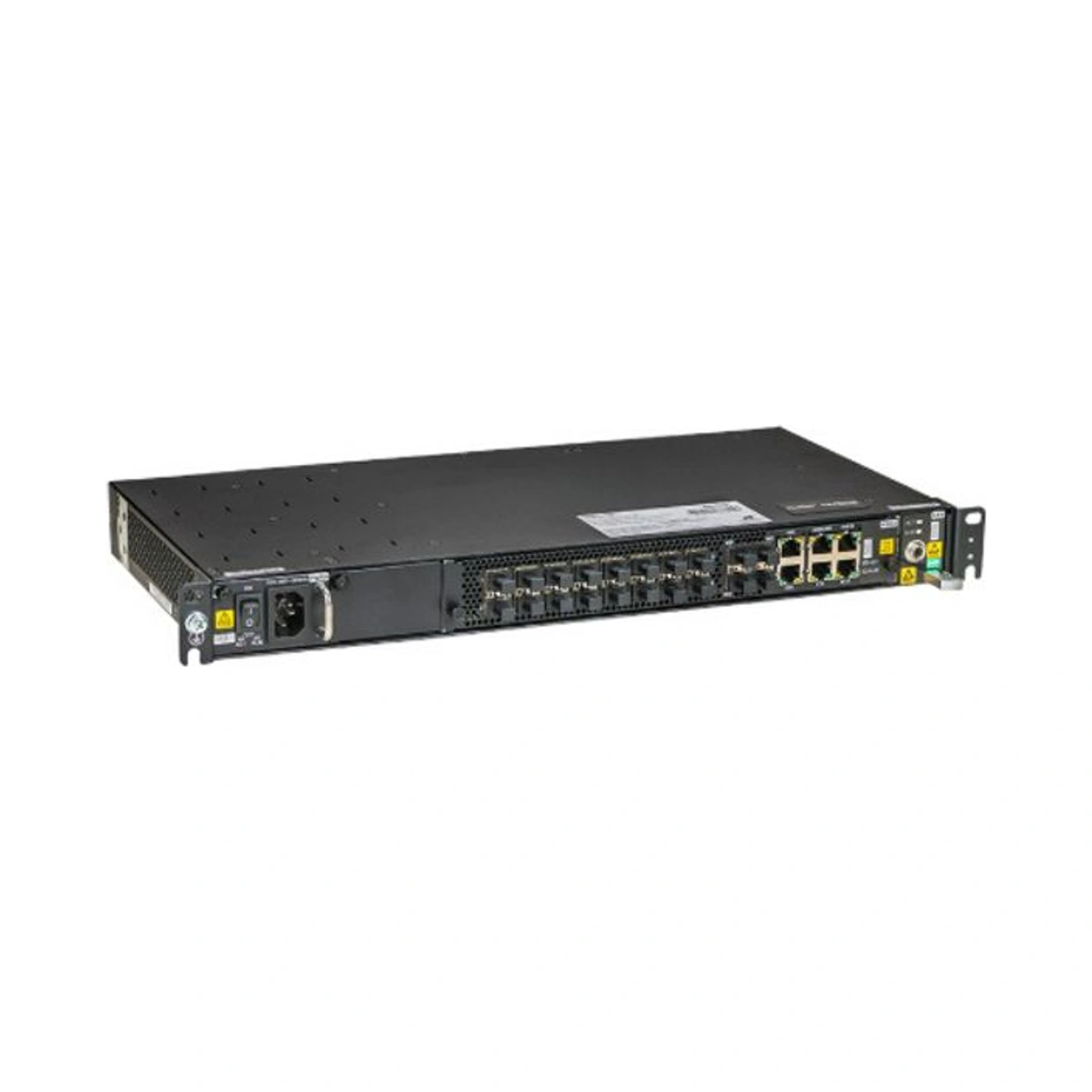

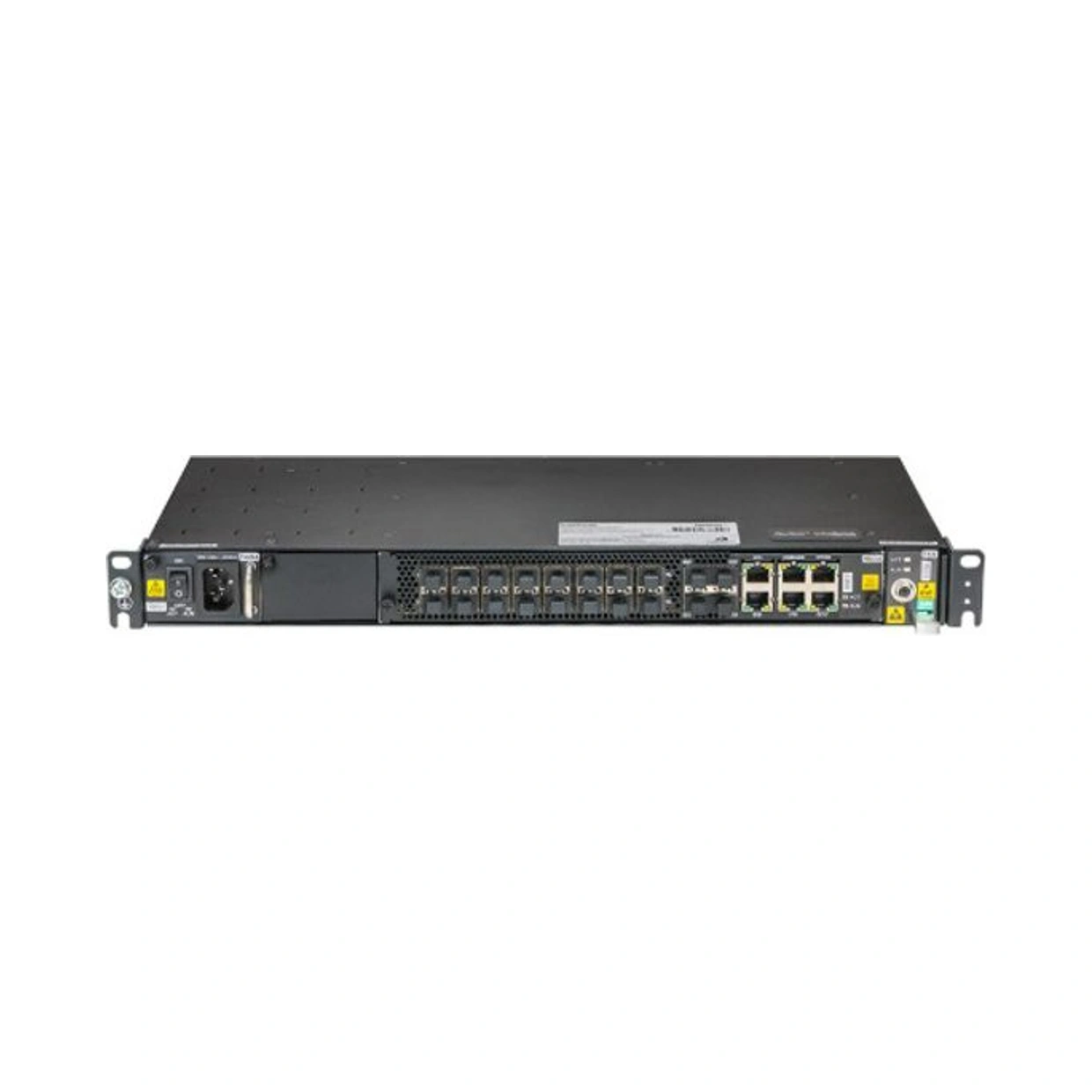

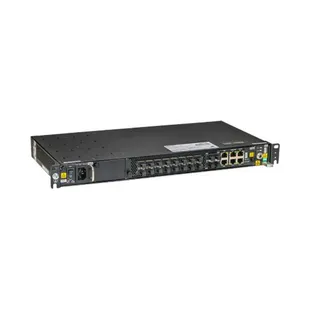

AN6001-G16 é um equipamento de acesso à linha óptica do tipo cassete de pequeno porte. É projetado com placas de energia modularizadas conectáveis, unidade de ventilador, placas de serviço de comutador de núcleo e módulos ópticos para fáceis instalação, implementação e manutenção. Fornece acesso GPON com confiabilidade de classe de operadora, mecanismo de segurança de som e funções QinQ seletivas.
UNM2000 é utilizado como o sistema de gerenciamento de rede para permitir gerenciamento centralizado, manutenção e monitoramento do equipamento.

Especificações de hardware

-Tipo OLT GPON (ITU-T G.984)
-Chipsets HSOA(CTC5120)
-Dimensões (L × A × P) 530 x 44,4 x 233 mm
-Peso = 4,5 kg
-Portas de fibra 16 x SFP GPON (SC/APC ou SC/UPC) 2 × 10GE upstream optical ports
-Portas elétricas 2 × GE upstream electrical ports
-Portas de gerenciamento 1 x console (RS232)
1 x eth Out-of-band network management interface
-Backplane 88 Gbps

-Porta GPON

-Banda
1.244 Gbps upstream (receptor) comprimento de onda (1.310 nm)
2.488 Gbps downstream (transmissor) comprimento de onda (1.490 nm)
-Distância máxima 60 km
-Quantidade de clientes 128 ONUs
-Configuração GPON 4094 T-CONTs 4098 GEM ports
-Conformidade
IEEE 802.3 Auto MDI/MDIX
Velocidade automática
VLAN 4k
48 k entradas MAC
-Modo fibra Monomodo
-Classe GPON SFPs C+ e C++
-Sinalizações
Link
ACT
ALarm
-Alimentação 2 Entradas redundantes AC/AC – AC/DC – DC/DC
-Ambiente operacional
Temperatura de funcionamento: -10 °C ~ 55 °C
Umidade relativa: 5 ~ 90% - sem condensação
-Proteção contra surtos
Dc power port differential mode 2kV. Common mode 4kV
Ac port 8/20uS 20kA
-Fonte de alimentação (externa)
Consumo mínimo: 57 W
Consumo máximo: 90 W

Especificações de software

-Padrões suportados:
UIT-T G.984 – 984,4 OMCI
IEEE 802.3 Ethernet
IEEE 802.1q/p VLANs
IEEE 802.3u Fast Ethernet
IEEE 802.3ab 1000BASE-T
IEEE 802.3az Eficiência Energética
IEEE 802.3ae Ethernet 10 Gigabit
IEEE 802.3z Fibra Gigabit Ethernet
Controle de fluxo IEEE 802.3x
-Protocolos
SNMP v1/v2c/v3
Syslog
SNTP do cliente
FTP do cliente
TFTP do cliente
Telnet do servidor
SSH do servidor
-Gerenciamento
Serial
In band Ethernet
Out of band Ethernet
-Qualidade do Serviço (QoS)
Prioridade estrita do algoritmo (SP)
Algoritmo de round robin ponderado (WRR)
Algoritmo SP+WRR
8 filas de prioridade
Com base na prioridade VLAN 802.1p
Com base no valor DSCP
-Manutenção da OLT
Upload e download de configuração
Upload e download de aplicativos e bootrom
Atualização e downgrade de aplicativos e bootrom
Ajuste manual e automático do relógio
Registro remoto, em buffer, flash e monitor
Status da memória e da CPU
Monitoramento de temperatura
Informações de versão e configuração completa
