Marca: FIBRACEM
Código Route: 12034
Código Fabricante: CS0007S2250C000

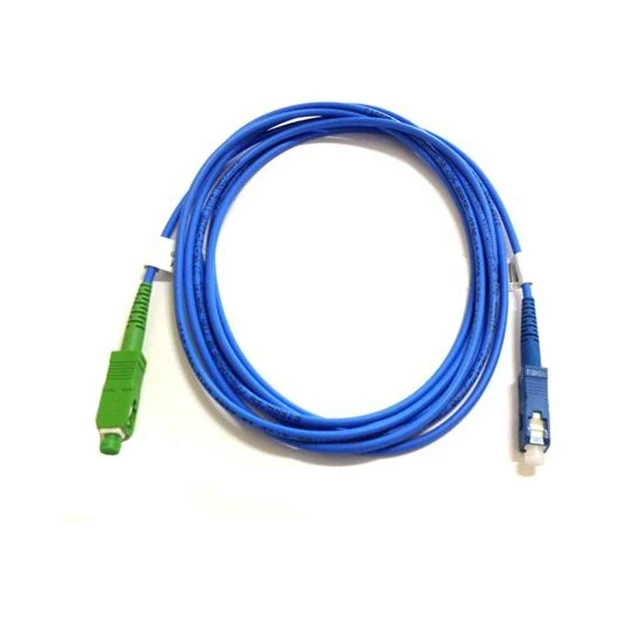

CORDÃO ÓPTICO SIMPLEX OU DUPLEX
O cordão óptico pode ser fornecido com uma ou duas fibras, sendo as mesmas constituídas por um elemento óptico tipo monomodo ou multimodo índice gradual, elemento de tração dielétrico e protegido por um revestimento externo em material polimérico retardante a chama.
Possuem conectores em ambas as extremidades e é indicado para ambientes internos, fazendo a interligação entre equipamentos ópticos.
CONSTRUÇÃO
Número de fibras: 01 ou 02
Elemento de Tração: Aramida
Revestimento Secundário (tight): 0,9±0,15 mm
Capa Externa PVC: Retardante à chama
Grau de Proteção Cordão: COG
POLIMENTOS POSSÍVEIS Fibra Óptica SM 9/125µm: PC/SPC/UPC/APC
Fibra Óptica MM 50/125µm e 62,5/125µm: PC/SPC/UPC
GRAVAÇÃO
COA - X - MF - Y - COG
COA: Cordão com fibra óptica revestida em acrilato
X - Tipo de Fibra óptica: SM ou MM
MF: Monofibra (Simplex)
Y - Código do Diâmetro: 20 ou 29
COG: PVC de uso geral
Norma Aplicável: ABNT NBR 14106
COA - X - DP - Y - COG
COA: Cordão com fibra óptica revestida em acrilato
X - Tipo de Fibra óptica: SM ou MM
DP: Duplex
Y - Código do Diâmetro: 20 ou 29
COG: PVC de uso geral
Norma Aplicável: ABNT NBR 14106
COR DA CAPA EXTERNA
Azul: Fibra óptica monomodo 9/125µm
Branca: Fibra óptica monomodo 9/125µm - BLI
Amarelo: Fibra óptica multimodo 50/125µm
Azul-Clara: Fibra óptica multimodo 50/125µm - OM3 ou OM4
Laranja: Fibra óptica Multimodo 62,5/125µm
COR DOS CONECTORES
E2000-SM
Polimento PC-SPC-UPC: AZUL
Polimento APC: VERDE
FC-MM
Polimento PC-SPC-UPC: METÁLICO
FC-SM
Polimento PC-SPC-UPC: METÁLICO
Polimento APC: METÁLICO/VERDE
LC-MM
Polimento PC-SPC-UPC: BEGE
LC-SM
Polimento PC-SPC-UPC: AZUL
Polimento APC: VERDE
SC-MM
Polimento PC-SPC-UPC: BEGE
SC-SM
Polimento PC-SPC-UPC: AZUL
Polimento APC: VERDE
ST-SM
Polimento PC-SPC-UPC: METÁLICO
ST-MM
Polimento PC-SPC-UPC: METÁLICO
* As extremidades A e B dos cordões podem ser produzidas com conectores
iguais ou diferentes.
COMPRIMENTOS
1,5MT
2,5MT
3MT
5MT
8MT
10MT
* Outros comprimentos podem ser fabricados sob encomenda.
POLIMENTO SPC.
A DIFERENÇA ESTÁ NA PERDA DE RETORNO QUE NO POLIMENTO UPC (-0,55 DB) E NO POLIMENTO SPC (-0,50DB)
Qual é a marca do produto?
A marca do produto é FIBRACEM.
Para que serve o cordão óptico simplex SM(9) SC/UPC-SC/APC 2,5M?
É utilizado para interligar equipamentos ópticos em ambientes internos, garantindo transmissão eficiente de dados via fibra óptica.
Quantas fibras possui este cordão óptico?
Este modelo é simplex, ou seja, possui uma fibra óptica.
Qual o tipo de fibra utilizada neste cordão?
Utiliza fibra óptica monomodo 9/125µm.
Quais são os conectores presentes nas extremidades?
Possui conectores SC/UPC em uma extremidade e SC/APC na outra.
Qual o comprimento do cordão óptico?
O comprimento deste produto é de 2,5 metros.
Este cordão óptico pode ser usado em ambientes externos?
Não, ele é indicado para uso em ambientes internos.
O revestimento externo é resistente à chama?
Sim, o revestimento externo é em PVC retardante à chama.
O produto segue alguma norma técnica?
Sim, segue a norma ABNT NBR 14106.
É possível solicitar outros comprimentos deste cordão?
Sim, outros comprimentos podem ser fabricados sob encomenda.
