Marca: FIBRACEM
Código Route: 14016
Código Fabricante: DI0248S00000000

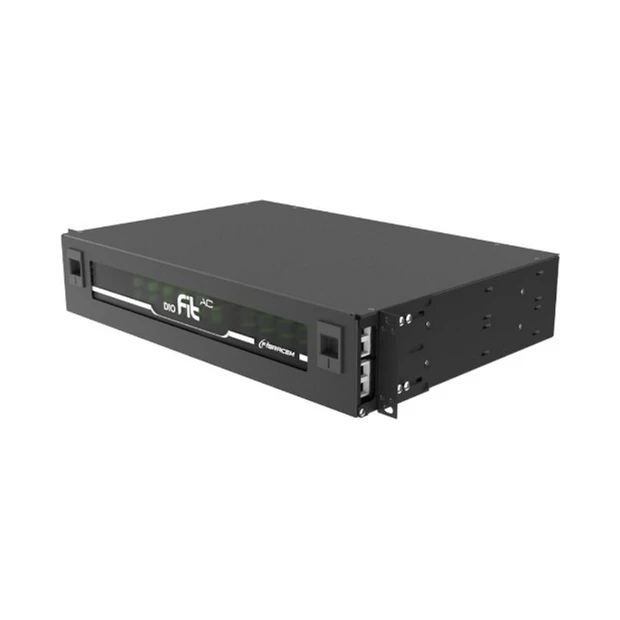

DIO COMPLETO
Produto conectores verde
APLICAÇÃO
ACESSÓRIO PROJETADO PARA CONCENTRAÇÃO DE CABOS ÓPTICOS E UTILIZADO PARA ACOMODAÇÃO, DISTRIBUIÇÃO E FUSÃO DE FIBRAS ÓPTICAS.
DESCRIÇÃO
* ATENDE OS REQUISITOS TÉCNICOS DA NORMA IEC 60297-3-100 E IEC 60297-3-105
* ESTRUTURA AÇO CARBONO SAE 1010 COM ESPESSURA DE 1,2MM;
* FIXAÇÃO EM GABINETES 19 OU 23”, SIMPLESMENTE ROTACIONADO A ORELHA DE FIXAÇÃO;
* FÁCIL ACESSO AS CONEXÕES E AS BANDEJAS DE ACOMODAÇÃO DAS EMENDAS, DEVIDO A UTILIZAÇÃO DE CORREDIÇAS TELESCÓPICAS;
* POSSUI GAVETA METÁLICA DESLIZANTE, COM ABERTURA DE 250MM;
* TAMPA FRONTAL EM AÇO CARBONO SAE 1010 COM ESPESSURA DE 0,9MM.
* PRODUTO COM FIXAÇÃO ATRAVÉS DE PORCA GAIOLA.
* BANDEJAS EM PLÁSTICO ABS, ONDE SÃO ACOMODADAS AS EMENDAS ÓPTICAS. CADA BANDEJA POSSUI CAPACIDADE DE ACOMODAR 12 FIBRAS EMENDAS.
* POSSUI SUPORTES COM 12 POSIÇÕES PARA ADAPTADORES. OS SUPORTES SÃO FIXADOS NA GAVETA ATRAVÉS DE PARAFUSOS;
* POSSUI ENTRADA DE CABOS NA PARTE TRASEIRA E LATERAL DO PRODUTO;
* PINTURA EPÓXI PÓ TEXTURIZADA PADRÃO RAL 7032
* POSSUI SUPORTE LATERAL PARA AUXILIAR A ENTRADA DE CABOS.
* ACOMPANHA MANUAL DE INSTRUÇÃO.
* ACOMPANHA PIGTAILS MONOMODO SM(9) SC
* ACOMPANHA ADAPTADORES ÓPTICOS MONOMODO SM SC
* ACOMPANHA PROTETORES DE EMENDA
* DIMENSÕES: 466X316X43,7
Qual é a aplicação principal deste DIO?
O DIO é projetado para concentração de cabos ópticos e utilizado para acomodação, distribuição e fusão de fibras ópticas.
Quais normas técnicas o produto atende?
Atende aos requisitos técnicos das normas IEC 60297-3-100 e IEC 60297-3-105.
Com quais gabinetes este DIO é compatível?
É compatível com gabinetes de 19 ou 23 polegadas, bastando rotacionar a orelha de fixação.
Qual é a capacidade máxima de fibras ópticas?
O DIO comporta até 48 fibras ópticas.
Que tipo de conectores acompanha o produto?
Acompanha conectores verdes do tipo SC/APC monomodo.
O produto acompanha acessórios para instalação?
Sim, acompanha pigtails monomodo, adaptadores ópticos SC e protetores de emenda.
Como é feita a fixação do DIO?
A fixação é realizada através de porca gaiola.
Quais são as dimensões do produto?
As dimensões são 466x316x43,7 mm.
O acesso às conexões é facilitado?
Sim, o acesso é fácil devido ao uso de corrediças telescópicas e gaveta metálica deslizante.
Qual é a marca do produto?
A marca do produto é FIBRACEM.
