Marca: INTELBRAS
Código Route: 14584
Código Fabricante: 4820015

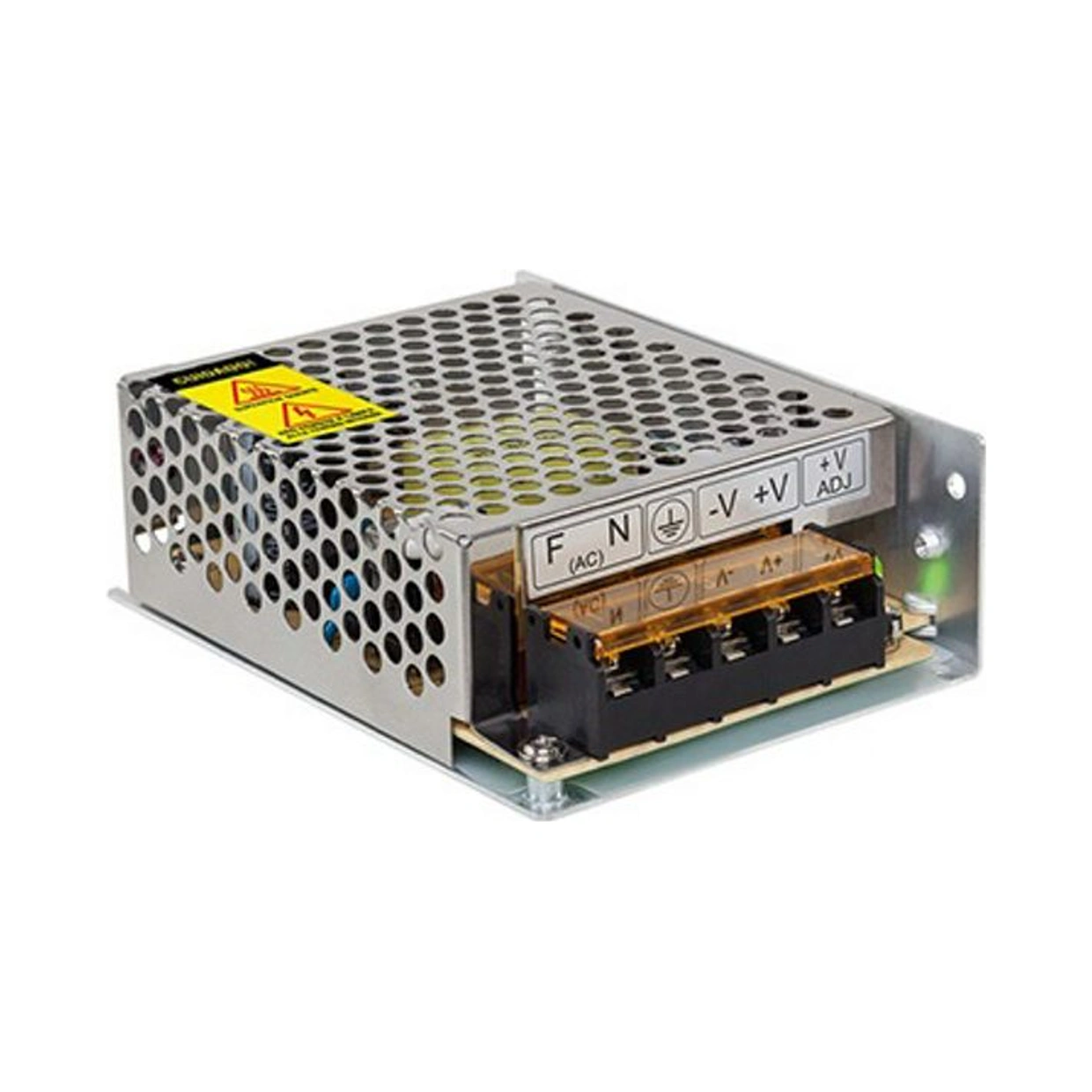

A fonte EFM 1205 possui proteção contra curto-circuito e sobrecarga, prevenindo danos decorrentes de avarias elétricas, e contra sobretensão, para evitar ou minimizar problemas causados por descargas atmosféricas ou manobras da rede de distribuição elétrica. Além disso, possui filtro contra ruídos e interferências na imagem.
Características:
» Alimenta até 20 câmeras HD¹ (¹ Considerando câmeras com consumo de 250 mA)
» Proteção total contra surto, sobrecarga e sobrecorrente
» Fonte multiuso: uso em CFTV, redes, controles de acesso, automação, fitas LED e sons automotivos
» Filtro antirruído: as imagens ficam nítidas e livres de interferências
» Entrada 100 a 240 Vac automático – 50/60 Hz
» Saída 12,8 volts – 5 ampères
» Tensão de saída ajustável de 11,5 até 13,8 volts

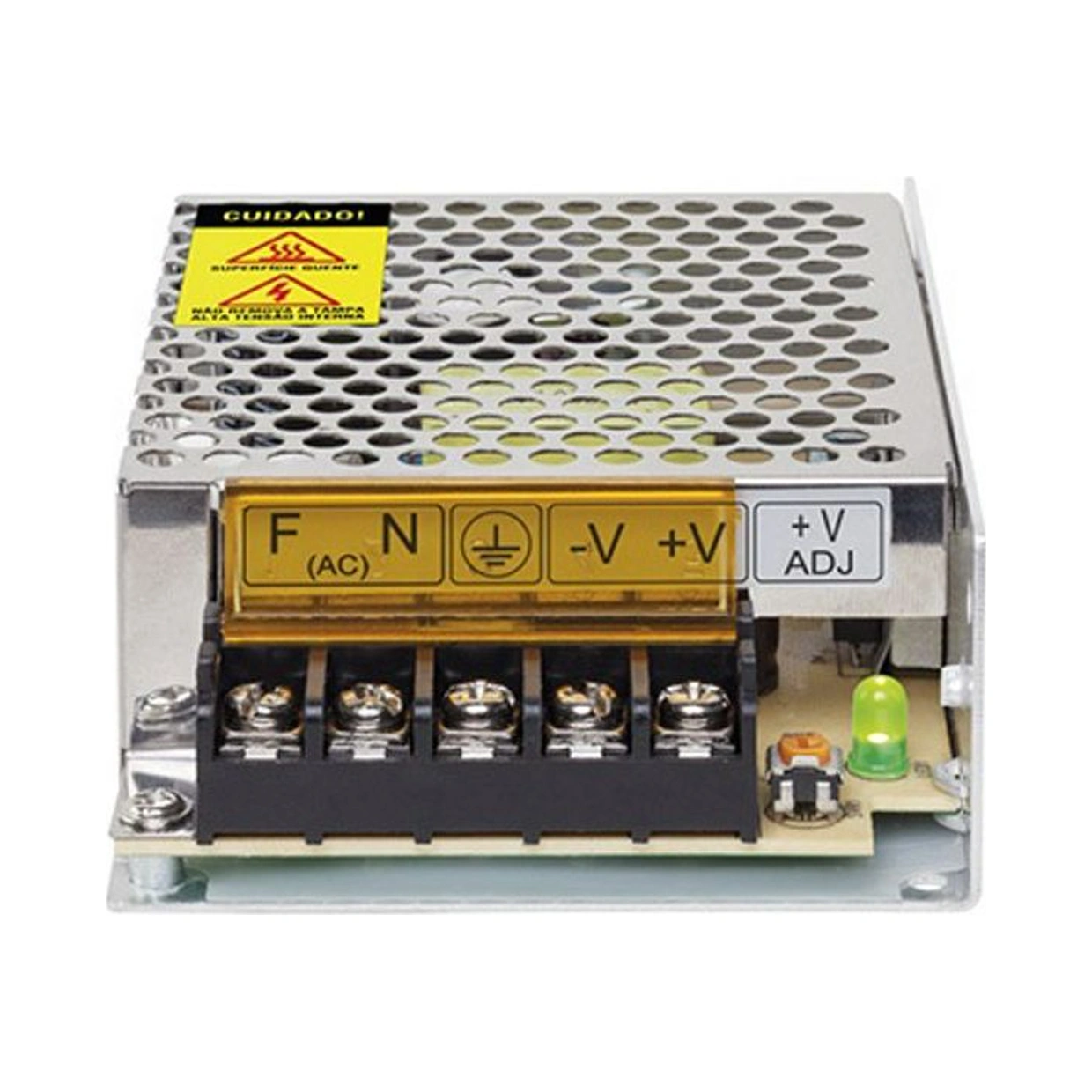

» Saídas com bornes para conectar mais de um equipamento diretamente na fonte
» LED indicativo de funcionamento
Especificações técnicas:
Entrada:
Tensão nominal: 100 ~ 240 Vac
Máxima variação da tensão: 90 ~ 264 Vac
Corrente: 1,8 A máximo (com tensão e carga nominais)
Frequência da rede elétrica: 50 ou 60 Hz
Máxima variação na frequência da rede elétrica: 47 ~ 63 Hz
Saída:
Tensão nominal: 12,8 Vdc
Variação da tensão: Sem carga: 11,5 ~ 13,8 Vdc / Com carga nominal: 11,5 ~ 13,8 Vdc
Corrente: Mínima: 0 A / Máxima: 5 A
Potência: Sem carga: 1 W máximo / Carga nominal: 64 W
Eficiência: >75% (carga nominal)
Ripple e ruído: 120 mV (pico a pico)
Proteção:
Entrada: Sobrecorrente: através de fusível
Saída : Curto-circuito: retorna ao funcionamento normal após cessar o curto-circuito / Sobrecarga: atua entre 120 e 200% acima da corrente nominal, retornando ao funcionamento normal assim que
interrompida a condição de atuação. / Sobretensão: atua entre 120 e 150% acima da tensão nominal, retornando ao funcionamento normal assim que interrompida a condição de atuação.
Sinalização: LED aceso: alimentação Ok / LED piscando: curto-circuito na saída / LED apagado: alimentação NOk
Temperatura de operação: 0 a 40 °C (carga nominal em operação normal)
Requisitos de seguranç: Isolamento dielétrico: entre primário e secundário (1.500 Vac, 10 mA, 5 segundos) / Resistência de isolamento: 10 MO mínimo (500 Vdc)
Dimensões: (L × A × P) 78 × 36 × 112 mm
Peso: 210 g
Quais equipamentos posso alimentar com esta fonte?
A fonte pode ser usada em CFTV, redes, controles de acesso, automação, fitas LED e sons automotivos.
Quantas câmeras HD posso alimentar com esta fonte?
É possível alimentar até 20 câmeras HD, considerando cada uma com consumo de 250 mA.
Qual é a tensão e corrente de saída da fonte?
A saída é de 12,8V com corrente máxima de 5A e tensão ajustável de 11,5V a 13,8V.
A fonte possui proteção contra curto-circuito?
Sim, possui proteção contra curto-circuito, sobrecarga e sobretensão.
A fonte é bivolt?
Sim, a entrada é automática de 100 a 240 Vac, 50/60 Hz.
A fonte possui filtro antirruído?
Sim, possui filtro antirruído que garante imagens nítidas e livres de interferências.
Como sei se a fonte está funcionando corretamente?
O LED indicativo aceso mostra funcionamento normal; piscando indica curto-circuito; apagado, alimentação NOK.
Quais são as dimensões e peso da fonte?
As dimensões são 78 × 36 × 112 mm e o peso é de 210 g.
É possível conectar mais de um equipamento ao mesmo tempo?
Sim, a fonte possui bornes para conectar vários equipamentos diretamente.
Qual é a marca do produto?
A marca do produto é INTELBRAS.
