Marca: FIBRACEM
Código Route: 15108
Código Fabricante: CD0003S2250C000
CORDÃO ÓPTICO SIMPLEX OU DUPLEX
O CORDÃO ÓPTICO PODE SER FORNECIDO COM UMA OU DUAS FIBRAS, SENDO AS MESMAS CONSTITUÍDAS POR UM ELEMENTO ÓPTICO TIPO MONOMODO OU MULTIMODO ÍNDICE GRADUAL, ELEMENTO DE TRAÇÃO DIELÉTRICO E PROTEGIDO POR UM REVESTIMENTO EXTERNO EM MATERIAL POLIMÉRICO RETARDANTE A CHAMA.
POSSUEM CONECTORES EM AMBAS AS EXTREMIDADES E É INDICADO PARA AMBIENTES INTERNOS, FAZENDO A INTERLIGAÇÃO ENTRE EQUIPAMENTOS ÓPTICOS.
CONSTRUÇÃO
NÚMERO DE FIBRAS: 01 OU 02
ELEMENTO DE TRAÇÃO: ARAMIDA
REVESTIMENTO SECUNDÁRIO (TIGHT): 0,9±0,15 MM
CAPA EXTERNA PVC: RETARDANTE À CHAMA
GRAU DE PROTEÇÃO CORDÃO: COG
POLIMENTOS POSSÍVEIS FIBRA ÓPTICA SM 9/125µM: PC/SPC/UPC/APC
FIBRA ÓPTICA MM 50/125µM E 62,5/125µM: PC/SPC/UPC
GRAVAÇÃO
COA - X - MF - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
MF: MONOFIBRA (SIMPLEX)
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COA - X - DP - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
DP: DUPLEX
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COR DA CAPA EXTERNA
AZUL: FIBRA ÓPTICA MONOMODO 9/125µM
BRANCA: FIBRA ÓPTICA MONOMODO 9/125µM - BLI
AMARELO: FIBRA ÓPTICA MULTIMODO 50/125µM
AZUL-CLARA: FIBRA ÓPTICA MULTIMODO 50/125µM - OM3 OU OM4
LARANJA: FIBRA ÓPTICA MULTIMODO 62,5/125µM
COR DOS CONECTORES
E2000-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
FC-MM
POLIMENTO PC-SPC-UPC: METÁLICO
FC-SM
POLIMENTO PC-SPC-UPC: METÁLICO
POLIMENTO APC: METÁLICO/VERDE
LC-MM
POLIMENTO PC-SPC-UPC: BEGE
LC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
SC-MM
POLIMENTO PC-SPC-UPC: BEGE
SC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
ST-SM
POLIMENTO PC-SPC-UPC: METÁLICO
ST-MM
POLIMENTO PC-SPC-UPC: METÁLICO
* AS EXTREMIDADES A E B DOS CORDÕES PODEM SER PRODUZIDAS COM CONECTORES
IGUAIS OU DIFERENTES.
COMPRIMENTOS
1,5MT
2,5MT
3MT
5MT
8MT
10MT
* OUTROS COMPRIMENTOS PODEM SER FABRICADOS SOB ENCOMENDA.

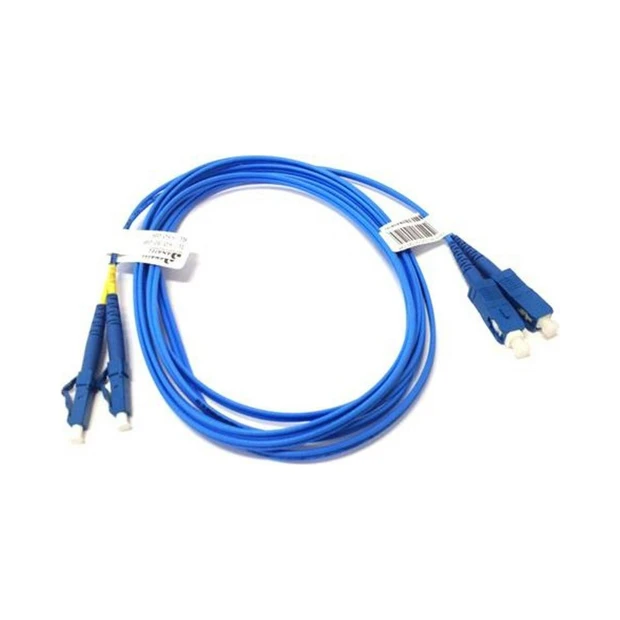

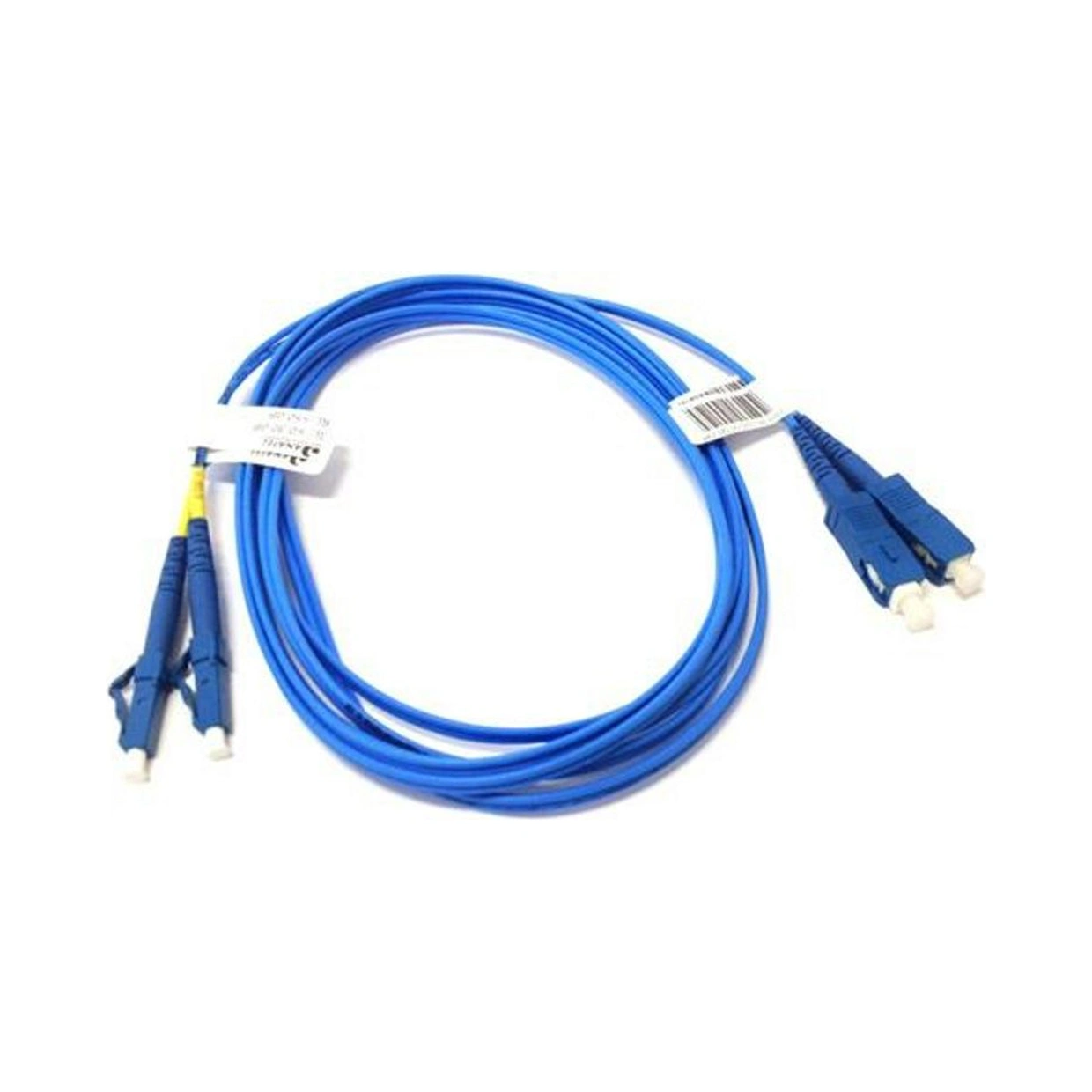

Para que serve o cordão óptico duplex SM(9) LC/UPC-SC/UPC 2,5MT?
É utilizado para interligar equipamentos ópticos em ambientes internos, garantindo transmissão eficiente de dados via fibra óptica monomodo.
Quais são os conectores presentes nas extremidades deste cordão óptico?
Este modelo possui conectores LC/UPC em uma extremidade e SC/UPC na outra.
Qual o tipo de fibra óptica utilizada neste cordão?
O cordão utiliza fibra óptica monomodo 9/125µm (SM).
Qual o comprimento do cordão óptico?
O comprimento deste modelo é de 2,5 metros.
Este cordão óptico é indicado para uso interno ou externo?
É indicado para uso em ambientes internos.
O produto atende a alguma norma técnica?
Sim, atende à norma ABNT NBR 14106.
Qual é o material do revestimento externo?
O revestimento externo é em PVC retardante à chama.
Posso utilizar este cordão óptico para conexões com outros tipos de conectores?
Este modelo específico é compatível com equipamentos com portas LC/UPC e SC/UPC.
Qual a cor da capa externa deste cordão óptico?
A capa externa é azul, indicando fibra óptica monomodo 9/125µm.
Qual é a marca do produto?
A marca do produto é FIBRACEM.
