Marca: FIBRACEM
Código Route: 15134
Código Fabricante: CD0001S2250C000
CORDÃO ÓPTICO SIMPLEX OU DUPLEX
O CORDÃO ÓPTICO PODE SER FORNECIDO COM UMA OU DUAS FIBRAS, SENDO AS MESMAS CONSTITUÍDAS POR UM ELEMENTO ÓPTICO TIPO MONOMODO OU MULTIMODO ÍNDICE GRADUAL, ELEMENTO DE TRAÇÃO DIELÉTRICO E PROTEGIDO POR UM REVESTIMENTO EXTERNO EM MATERIAL POLIMÉRICO RETARDANTE A CHAMA.
POSSUEM CONECTORES EM AMBAS AS EXTREMIDADES E É INDICADO PARA AMBIENTES INTERNOS, FAZENDO A INTERLIGAÇÃO ENTRE EQUIPAMENTOS ÓPTICOS.
CONSTRUÇÃO
NÚMERO DE FIBRAS: 01 OU 02
ELEMENTO DE TRAÇÃO: ARAMIDA
REVESTIMENTO SECUNDÁRIO (TIGHT): 0,9±0,15 MM
CAPA EXTERNA PVC: RETARDANTE À CHAMA
GRAU DE PROTEÇÃO CORDÃO: COG
POLIMENTOS POSSÍVEIS FIBRA ÓPTICA SM 9/125µM: PC/SPC/UPC/APC
FIBRA ÓPTICA MM 50/125µM E 62,5/125µM: PC/SPC/UPC
GRAVAÇÃO
COA - X - MF - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
MF: MONOFIBRA (SIMPLEX)
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COA - X - DP - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
DP: DUPLEX
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COR DA CAPA EXTERNA
AZUL: FIBRA ÓPTICA MONOMODO 9/125µM
BRANCA: FIBRA ÓPTICA MONOMODO 9/125µM - BLI
AMARELO: FIBRA ÓPTICA MULTIMODO 50/125µM
AZUL-CLARA: FIBRA ÓPTICA MULTIMODO 50/125µM - OM3 OU OM4
LARANJA: FIBRA ÓPTICA MULTIMODO 62,5/125µM
COR DOS CONECTORES
E2000-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
FC-MM
POLIMENTO PC-SPC-UPC: METÁLICO
FC-SM
POLIMENTO PC-SPC-UPC: METÁLICO
POLIMENTO APC: METÁLICO/VERDE
LC-MM
POLIMENTO PC-SPC-UPC: BEGE
LC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
SC-MM
POLIMENTO PC-SPC-UPC: BEGE
SC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
ST-SM
POLIMENTO PC-SPC-UPC: METÁLICO
ST-MM
POLIMENTO PC-SPC-UPC: METÁLICO
* AS EXTREMIDADES A E B DOS CORDÕES PODEM SER PRODUZIDAS COM CONECTORES
IGUAIS OU DIFERENTES.
COMPRIMENTOS
1,5MT
2,5MT
3MT
5MT
8MT
10MT
* OUTROS COMPRIMENTOS PODEM SER FABRICADOS SOB ENCOMENDA.

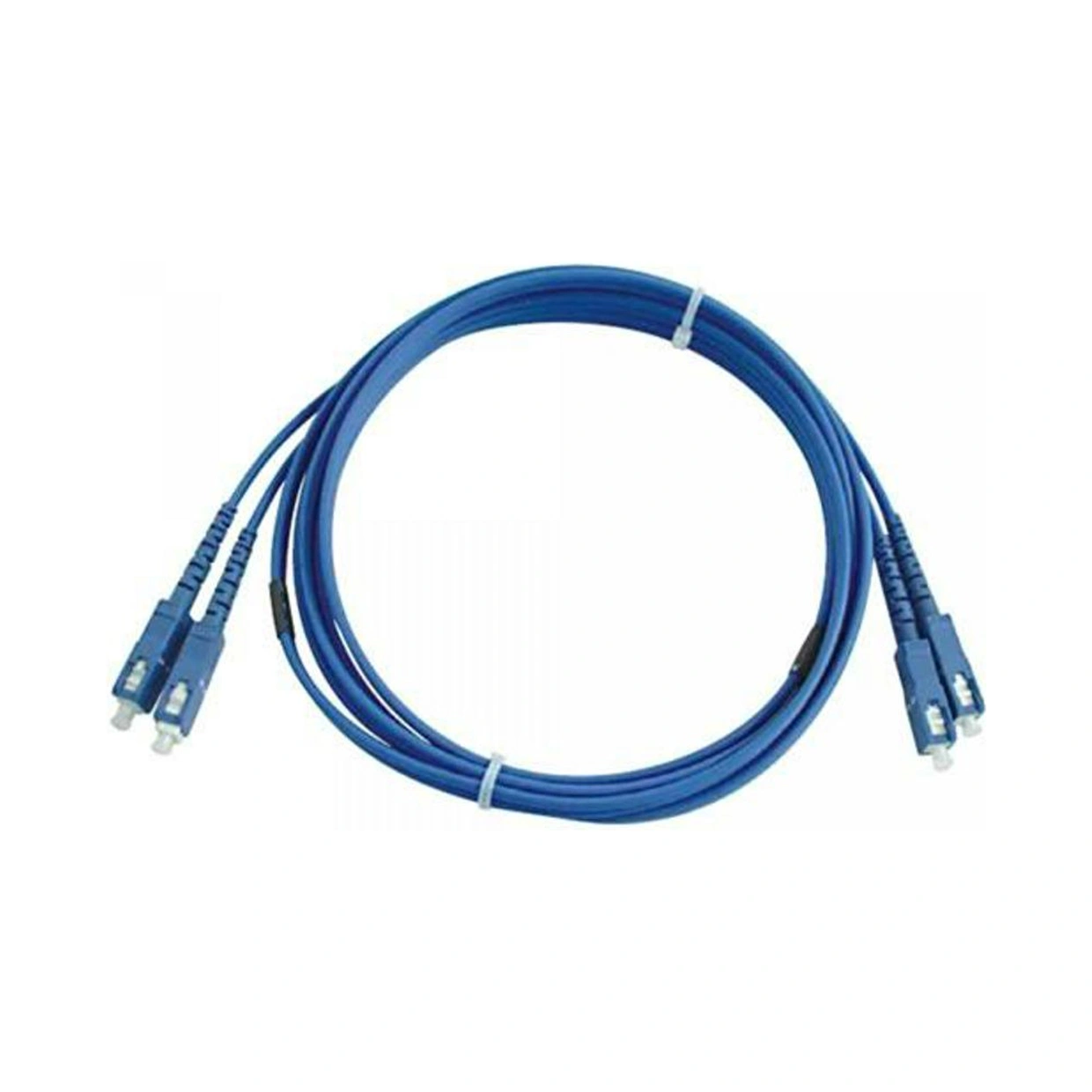

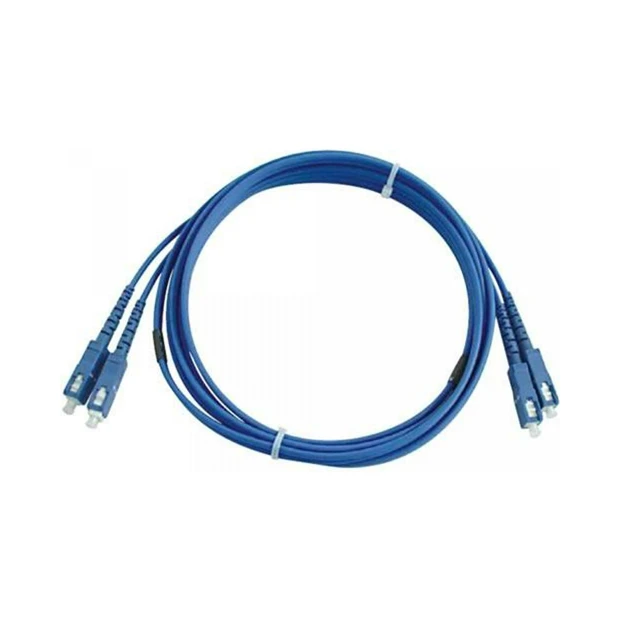

Quais são as principais características do cordão óptico duplex SM(9) SC/UPC-SC/UPC 2,5M?
O cordão possui duas fibras monomodo, conectores SC/UPC em ambas as extremidades e comprimento de 2,5 metros.
Para que tipo de aplicação este cordão óptico é indicado?
É indicado para ambientes internos, realizando a interligação entre equipamentos ópticos.
Qual o tipo de fibra óptica utilizada neste cordão?
Utiliza fibra óptica monomodo 9/125µm.
O produto atende alguma norma técnica?
Sim, atende à norma ABNT NBR 14106.
Qual é o revestimento externo do cordão óptico?
Possui capa externa em PVC retardante à chama.
Quais são os conectores presentes nas extremidades?
O cordão possui conectores SC/UPC nas duas extremidades.
Qual é a cor da capa externa deste modelo?
A capa externa é azul, indicando fibra monomodo 9/125µm.
Este cordão óptico é simplex ou duplex?
Este modelo é duplex, ou seja, possui duas fibras.
Qual é a marca do produto?
A marca do produto é FIBRACEM.
