Marca: INTELBRAS
Código Route: 17888
Código Fabricante: 4990152

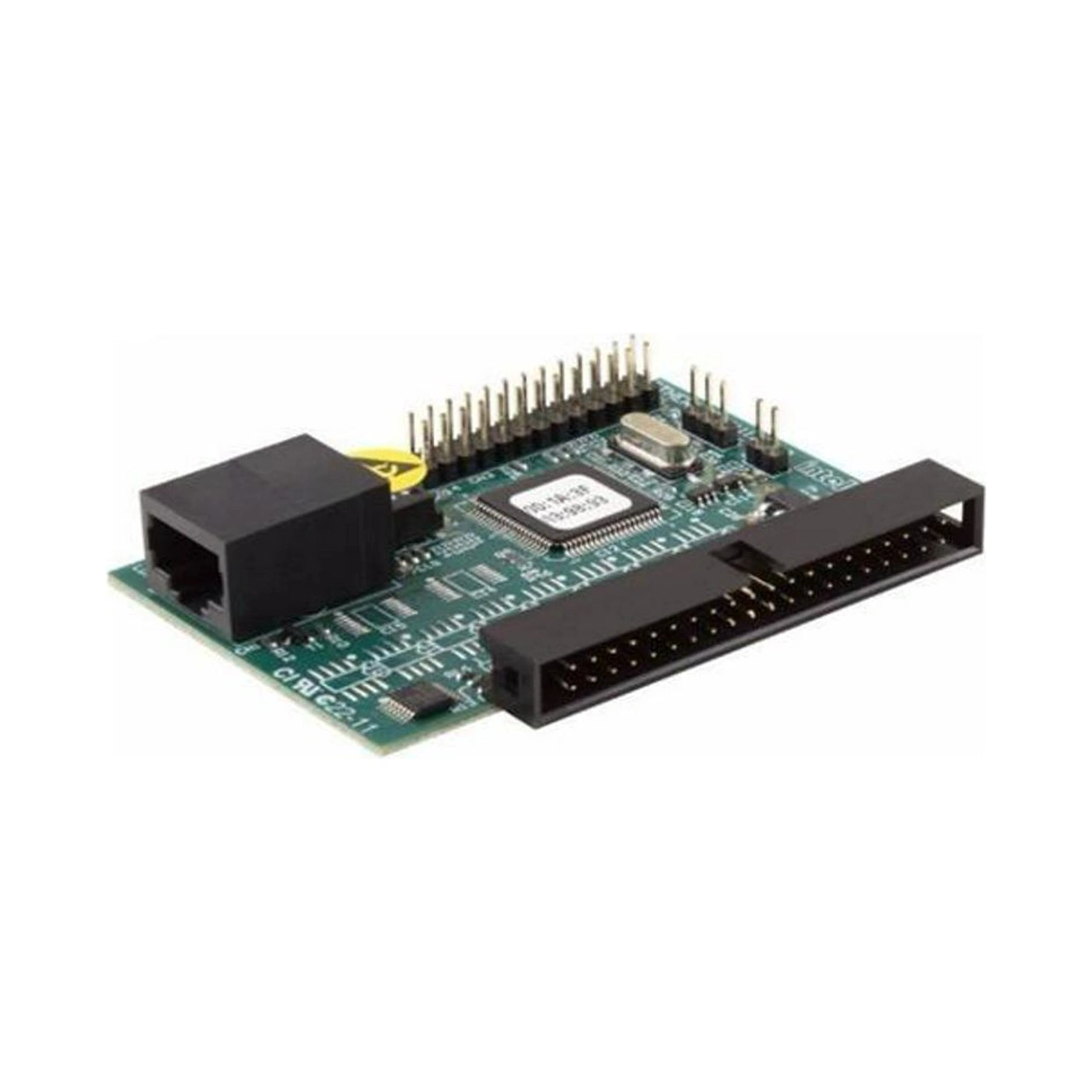

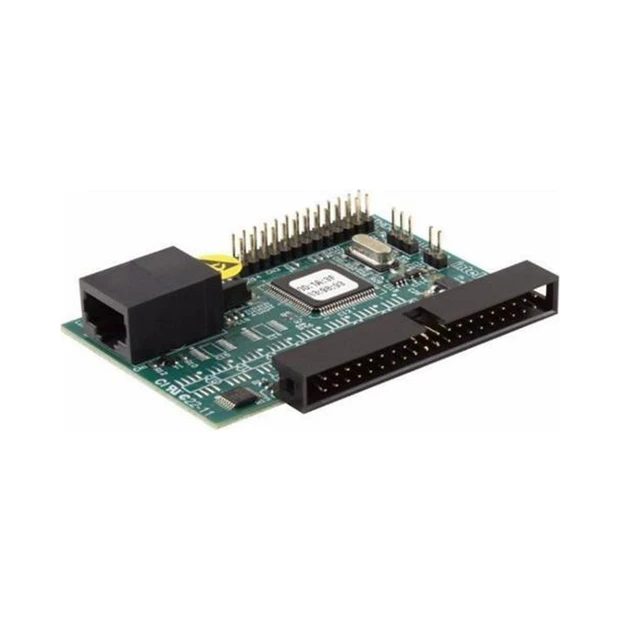

utilizado em todas as centrais telefônicas Intelbras impacta 68 e 16 , possibilitando a comunicação remota via ICTI Manager. Esta placa permite o acesso remoto às facilidades de monitoramento da linha E1, programação da central e bilhetagem além de possuir interface de rede LAN que permite fazer conexão TCP/IP com outros equipamentos conectados a rede Ethernet.
Especificações Técnicas:
Interface de rede 1 porta LAN (RJ-45 - MDI) 100 Mbps half duplex
Protocolo de comunicação TCP/IP
Barramento Rede Ethernet (CSMA/CD)
Cabeamento suportado Categoria do cabo 5e
(máximo 100 m)
Características:
Realiza conversão dos dados da serial UART da central para comunicação
rede Ethernet (TCP/IP).
Permite apenas uma conexão TCP/IP por vez, ou seja, apenas uma
conexão via ICTI Manager.
Todas as confi gurações, como endereço IP, máscara de subrede,
gateway default e porta TCP, fi cam gravados na central. Apenas o
endereço MAC fi ca associado à placa.
As confi gurações da placa estão disponíveis no programador Impacta,
em Sistema>Placa Ethernet.
Permite apenas comunicação via ICTI Manager.
Ao instalar a placa no slot da central Impacta, a comunicação serial
RS232 da central não funciona, pois a placa Ethernet Impacta utiliza
essa via de comunicação (serial UART) com a central.
Nas redes com distribuição de endereços IP dinâmicos (DHCP),
deve-se reservar um endereço IP fi xo para o funcionamento da
placa Ethernet Impacta.
Quais centrais telefônicas são compatíveis com a Placa Ethernet Impacta?
A placa é compatível com as centrais telefônicas Intelbras Impacta 16, 40 e 68.
Qual é a interface de rede da placa?
Possui uma porta LAN (RJ-45 - MDI) com velocidade de 100 Mbps half duplex.
Qual protocolo de comunicação a placa utiliza?
A placa utiliza o protocolo TCP/IP para comunicação em rede.
Posso conectar mais de um equipamento simultaneamente via TCP/IP?
Não, a placa permite apenas uma conexão TCP/IP por vez, via ICTI Manager.
É possível usar a comunicação serial RS232 da central ao instalar a placa?
Não, ao instalar a placa, a comunicação serial RS232 da central fica indisponível.
Quais configurações ficam gravadas na central ao usar a placa?
Endereço IP, máscara de subrede, gateway default e porta TCP ficam gravados na central.
Qual tipo de cabo é suportado pela placa?
A placa suporta cabo de rede categoria 5e, com comprimento máximo de 100 metros.
A placa funciona em redes com DHCP?
Sim, mas é necessário reservar um endereço IP fixo para o funcionamento da placa.
Onde encontro as configurações da placa na central?
As configurações estão disponíveis no programador Impacta, em Sistema > Placa Ethernet.
Qual é a marca do produto?
A marca do produto é INTELBRAS.
