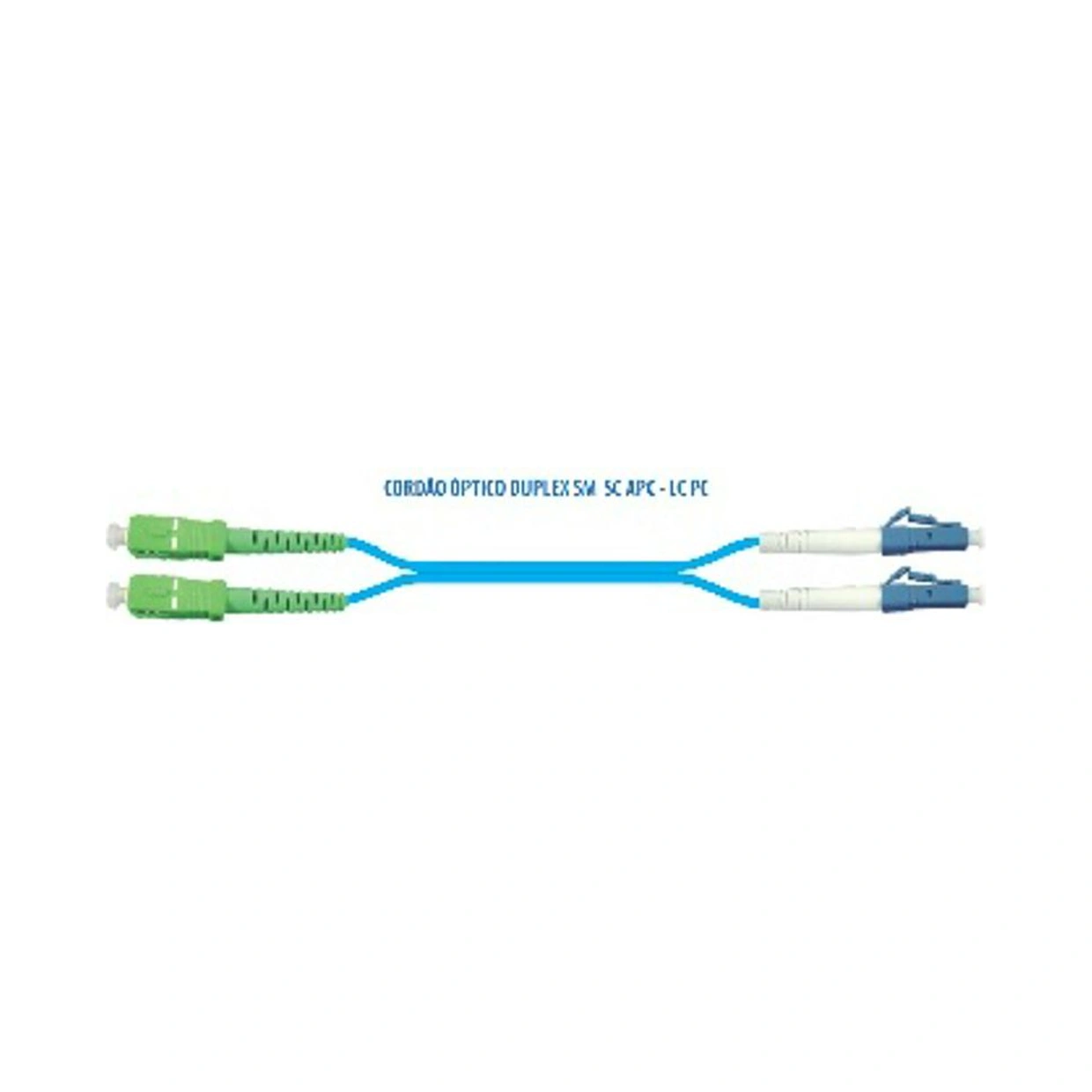

CORDÃO ÓPTICO SIMPLEX OU DUPLEX
O CORDÃO ÓPTICO É CONSTITUÍDO POR FIBRAS ÓPTICAS MONOMODO NAS VERSÕES SM OU BLI, E MULTIMODO NAS VERSÕES 50/125 OU 62,5/125, REVESTIDAS EM ACRILATO E COM REVESTIMENTOS SECUDÁRIO TIGHT. POSSUI COMO ELEMENTO TRAÇÃO FIOS DE ARAMIDAS. O MATERIAL TERMOPLÁSTICO APLICADO POR EXTRUSÃO ATENDE A CATEGORIA DE CABO ÓPTICO PARA USO GERAL COG OU LSZH (LOW SMOKE ZERO HALOGEN). POSSUI 02 FIBRAS E É INDICADO PARA INSTALAÇÃO EM AMBIENTES INTERNOS.


CONSTRUÇÃO

NÚMERO DE FIBRAS: 01 OU 02
ELEMENTO DE TRAÇÃO: ARAMIDA
REVESTIMENTO SECUNDÁRIO (TIGHT): 0,9±0,15 MM
CAPA EXTERNA PVC: RETARDANTE À CHAMA
GRAU DE PROTEÇÃO CORDÃO: COG

POLIMENTOS POSSÍVEIS FIBRA ÓPTICA SM 9/125µM: PC/SPC/UPC/APC
FIBRA ÓPTICA MM 50/125µM E 62,5/125µM: PC/SPC/UPC

GRAVAÇÃO

COA - X - MF - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
MF: MONOFIBRA (SIMPLEX)
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106

COA - X - DP - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
DP: DUPLEX
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106

COR DA CAPA EXTERNA
AZUL: FIBRA ÓPTICA MONOMODO 9/125µM
BRANCA: FIBRA ÓPTICA MONOMODO 9/125µM - BLI
AMARELO: FIBRA ÓPTICA MULTIMODO 50/125µM
AZUL-CLARA: FIBRA ÓPTICA MULTIMODO 50/125µM - OM3 OU OM4
LARANJA: FIBRA ÓPTICA MULTIMODO 62,5/125µM

COR DOS CONECTORES
E2000-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
FC-MM
POLIMENTO PC-SPC-UPC: METÁLICO
FC-SM
POLIMENTO PC-SPC-UPC: METÁLICO
POLIMENTO APC: METÁLICO/VERDE
LC-MM
POLIMENTO PC-SPC-UPC: BEGE
LC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
SC-MM
POLIMENTO PC-SPC-UPC: BEGE
SC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
ST-SM
POLIMENTO PC-SPC-UPC: METÁLICO
ST-MM
POLIMENTO PC-SPC-UPC: METÁLICO

* AS EXTREMIDADES A E B DOS CORDÕES PODEM SER PRODUZIDAS COM CONECTORES
IGUAIS OU DIFERENTES.

COMPRIMENTOS
1,5MT
2,5MT
3MT
5MT
10MT

* OUTROS COMPRIMENTOS PODEM SER FABRICADOS SOB ENCOMENDA.
