Marca: FIBRACEM
Código Route: 9364
Código Fabricante: ED0003S1250C000

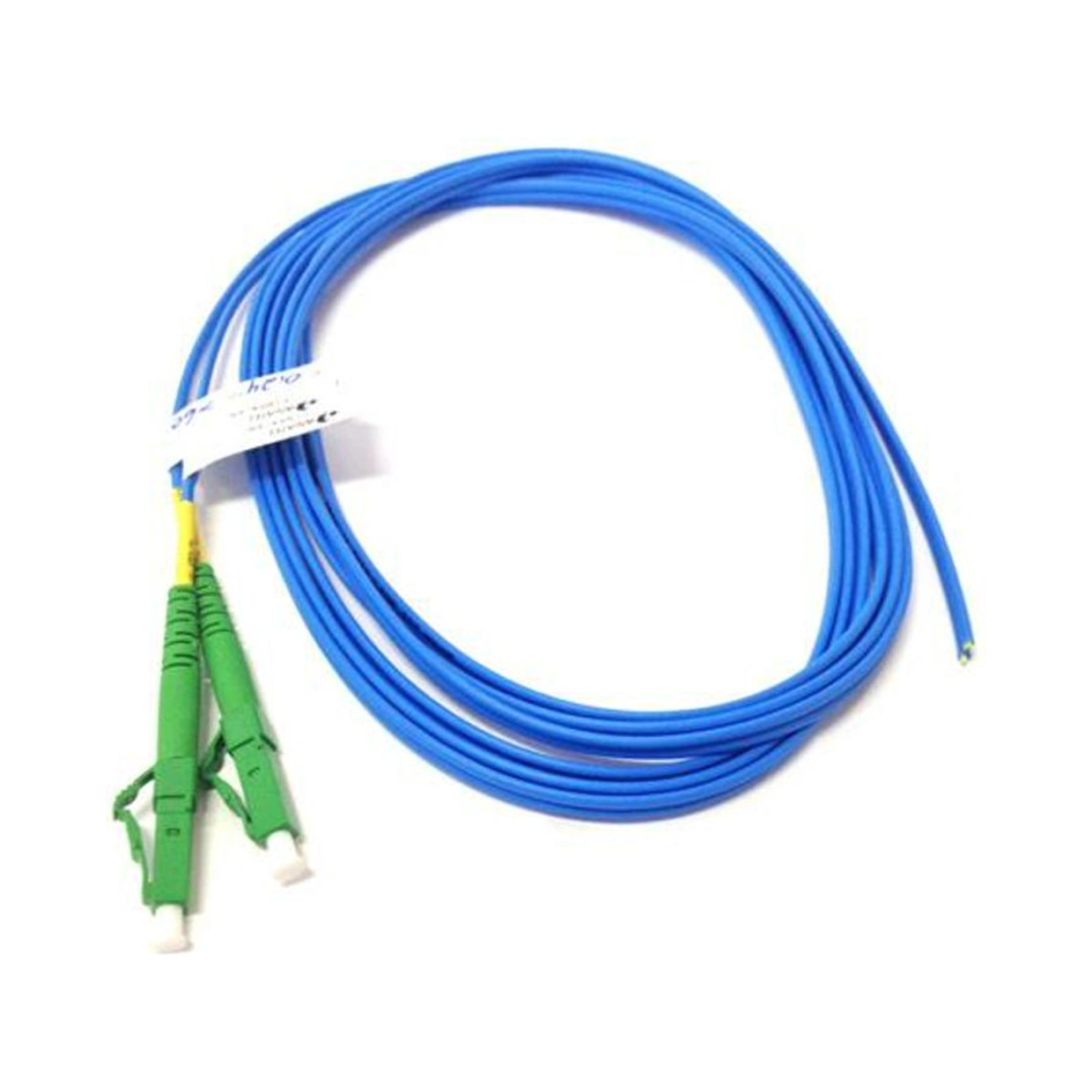

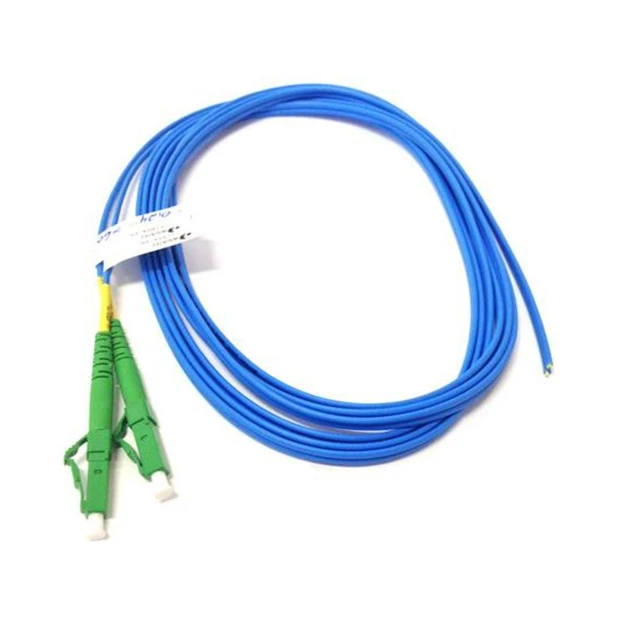

A extensão óptica pode ser fornecida com uma ou duas fibras, sendo as mesmas constituídas por um elemento óptico tipo monomodo ou multimodo índice gradual, elemento de tração dielétrico e protegido por um revestimento externo em material polimérico retardante a chama.
Possui conector em apenas uma extremidade e é indicado para ambiente interno, fazendo a transição, normalmente, entre o cabo óptico externo e o equipamento óptico. A extensão óptica (Pig-tail) é utilizada no distribuidor interno óptico (DIO/DGO), interligando o cabo óptico externo ao cordão de jumper entre o DIO e o equipamento óptico.
CONSTRUÇÃO
Número de fibras: 01 ou 02
Elemento de Tração: Aramida
Revestimento Secundário (tight): 0,9±0,15 mm
Capa Externa PVC: Retardante à chama
Grau de Proteção Cordão: COG
POLIMENTOS POSSÍVEIS
Fibra Óptica SM 9/125µm: PC/SPC/UPC/APC
Fibra Óptica MM 50/125µm e 62,5/125µm: PC/SPC/UPC
GRAVAÇÃO
COA - X - MF - Y - COG
COA: Cordão com fibra óptica revestida em acrilato
X – Tipo de Fibra óptica: SM ou MM
MF: Monofibra (Simplex)
Y – Código do Diâmetro 20 ou 29
COG: PVC de uso geral
Norma Aplicável ABNT NBR 14106
COA - X - DP - Y - COG
COA: Cordão com fibra óptica revestida em acrilato
X – Tipo de Fibra óptica: SM ou MM
DP: Duplex
Y – Código do Diâmetro: 20 ou 29
COG: PVC de uso geral
Norma Aplicável: ABNT NBR 14106
COR DA CAPA EXTERNA
Azul: Fibra óptica monomodo 9/125µm
Branca: Fibra óptica monomodo 9/125µm - BLI
Amarelo: Fibra óptica multimodo 50/125µm
Azul-Clara: Fibra óptica multimodo 50/125µm - OM3 ou OM4
Laranja: Fibra óptica Multimodo 62,5/125µm
COR DOS CONECTORES
E2000-SM
Polimento PC-SPC-UPC: AZUL
Polimento APC: VERDE
FC-MM
Polimento PC-SPC-UPC: METÁLICO
FC-SM
Polimento PC-SPC-UPC: METÁLICO
Polimento APC: METÁLICO/VERDE
LC-MM
Polimento PC-SPC-UPC: BEGE
LC-SM
Polimento PC-SPC-UPC: AZUL
Polimento APC: VERDE
SC-MM
Polimento PC-SPC-UPC: BEGE
SC-SM
Polimento PC-SPC-UPC: AZUL
Polimento APC: VERDE
ST-SM
Polimento PC-SPC-UPC: METÁLICO
ST-MM
Polimento PC-SPC-UPC: METÁLICO
COMPRIMENTOS
Padrão: 1,25m / 1,5m / 2,5m / 5m
Qual é a marca do produto?
A marca do produto é FIBRACEM.
Para que serve esta extensão óptica duplex?
Ela é usada para interligar o cabo óptico externo ao equipamento óptico, normalmente em ambientes internos como DIO/DGO.
Qual o tipo de fibra óptica utilizada?
Esta extensão utiliza fibra óptica monomodo (SM 9/125µm).
Qual o comprimento desta extensão óptica?
O comprimento deste modelo é de 2,5 metros.
Que tipo de conector acompanha o produto?
Possui conector LC/APC em uma extremidade.
Esta extensão pode ser usada em ambiente externo?
Não, ela é indicada para uso em ambiente interno.
A extensão óptica é simplex ou duplex?
Este modelo é duplex, ou seja, possui duas fibras.
Qual a norma aplicável a este produto?
O produto segue a norma ABNT NBR 14106.
O revestimento externo possui proteção especial?
Sim, o revestimento externo é em PVC retardante à chama.
Qual a cor da capa externa para este modelo?
A cor da capa externa para fibra óptica monomodo 9/125µm é azul.
