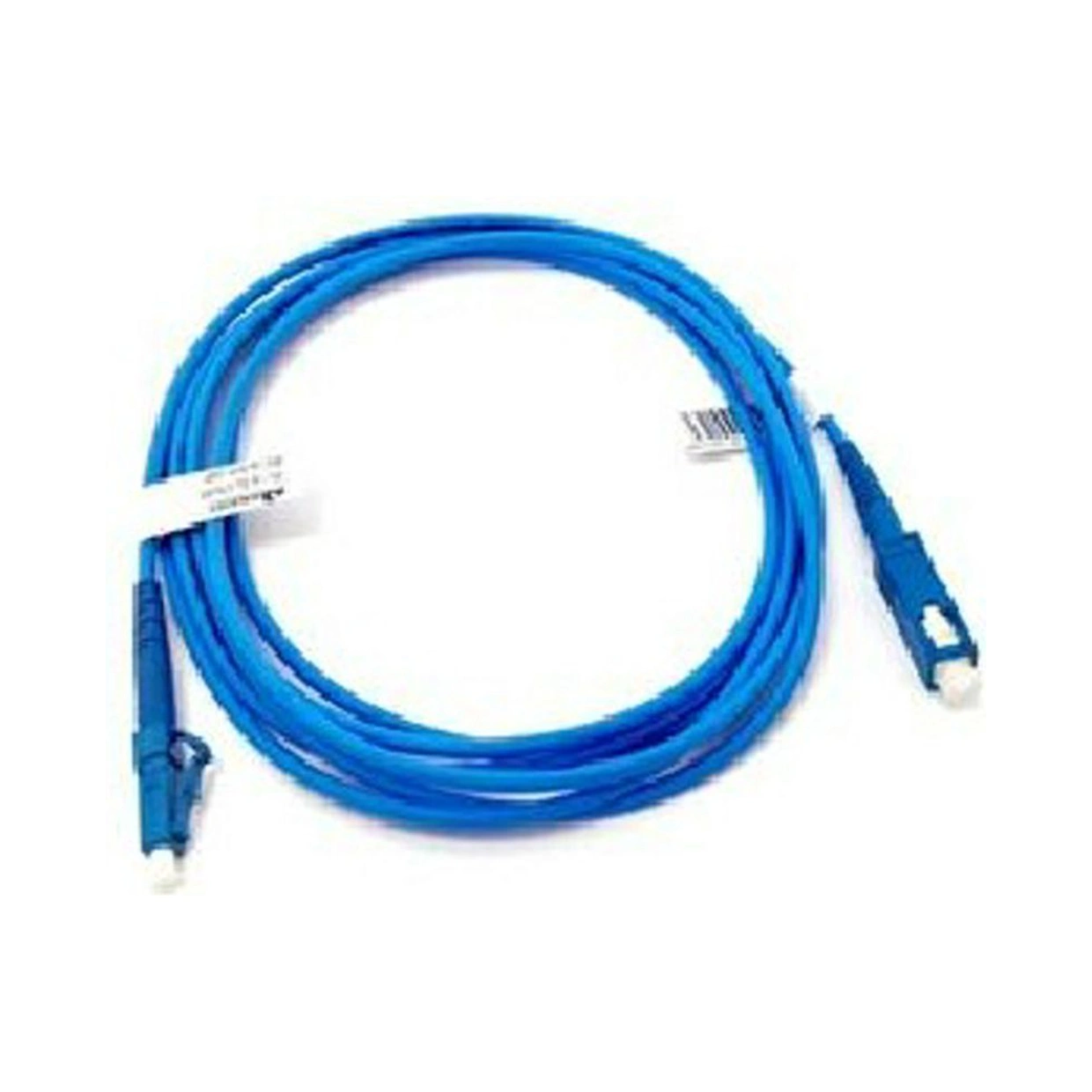

CORDÃO ÓPTICO SIMPLEX SM G657A LC/UPC-SC/UPC 2,5M
-
Cordão óptico simplex FIBRACEM G657A 2,5m com conectores LC/UPC-SC/UPC e revestimento retardante à chama
* foto ilustrativa
Marca: FIBRACEM
Código Route: 26894
Código Fabricante: CS0008S2250C000
Preços exclusivos para revendas cadastradas.
Informações do Produto
CORDÃO ÓPTICO SIMPLEX OU DUPLEX
O CORDÃO ÓPTICO É CONSTITUÍDO POR 01 FIBRA ÓPTICA MONOMODO NAS VERSÕES SM OU BLI REVESTIDAS EM ACRILATO E COM REVESTIMENTO SECUNDÁRIO TIGHT. POSSUI COMO ELEMENTO TRAÇÃO DE FIOS DE ARAMIDAS. O MATERIAL TERMOPLÁSTICO APLICADO POR EXTRUSÃO ATENDE A CATEGORIA DE CADO ÓPTICO PARA USO GERAL COG OU LSZH, E É INDICADO PARA INSTALAÇÃO EM AMBIENTES INTERNOS
APLICAÇÕES
UTILIZAÇÃO:
INTERNO UTILZADOS PARA INTERLIGAÇÃO DE EQUIPAMENTOS OU DISPOSITIVOS DE INTERFACE ÓPTICA
INSTALAÇÃO:
CORDÃO ÓPTICO PARA INSTALAÇÃO EM AMBIENTES INTERNOS CONTENDO 1 FIBRA ÓPTICA, COM ELEMENTO DE TRAÇÃO DIELÉTRICO E PROTEGIDO POR UM REVESTIMENTO EXTERNO EM MATERIAL POLIMÉRICO ATENDENDO A CLASSE DE FLAMABILIDADE COG OU LSZH.
CONSTRUÇÃO
NÚMERO DE FIBRAS: 01 OU 02
ELEMENTO DE TRAÇÃO: ARAMIDA
REVESTIMENTO SECUNDÁRIO (TIGHT): 0,9±0,15 MM
CAPA EXTERNA PVC: RETARDANTE À CHAMA
GRAU DE PROTEÇÃO CORDÃO: COG
POLIMENTOS POSSÍVEIS FIBRA ÓPTICA SM 9/125µM: PC/SPC/UPC/APC
FIBRA ÓPTICA MM 50/125µM E 62,5/125µM: PC/SPC/UPC
GRAVAÇÃO
COA - X - MF - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
MF: MONOFIBRA (SIMPLEX)
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COA - X - DP - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
DP: DUPLEX
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COR DA CAPA EXTERNA
AZUL: FIBRA ÓPTICA MONOMODO 9/125µM
BRANCA: FIBRA ÓPTICA MONOMODO 9/125µM - BLI
AMARELO: FIBRA ÓPTICA MULTIMODO 50/125µM
AZUL-CLARA: FIBRA ÓPTICA MULTIMODO 50/125µM - OM3 OU OM4
LARANJA: FIBRA ÓPTICA MULTIMODO 62,5/125µM
COR DOS CONECTORES
E2000-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
FC-MM
POLIMENTO PC-SPC-UPC: METÁLICO
FC-SM
POLIMENTO PC-SPC-UPC: METÁLICO
POLIMENTO APC: METÁLICO/VERDE
LC-MM
POLIMENTO PC-SPC-UPC: BEGE
LC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
SC-MM
POLIMENTO PC-SPC-UPC: BEGE
SC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
ST-SM
POLIMENTO PC-SPC-UPC: METÁLICO
ST-MM
POLIMENTO PC-SPC-UPC: METÁLICO
* AS EXTREMIDADES A E B DOS CORDÕES PODEM SER PRODUZIDAS COM CONECTORES
IGUAIS OU DIFERENTES.
COMPRIMENTOS
1,5MT
2,5MT
3,5MT
10MT
* OUTROS COMPRIMENTOS PODEM SER FABRICADOS SOB ENCOMENDA.
O CORDÃO ÓPTICO É CONSTITUÍDO POR 01 FIBRA ÓPTICA MONOMODO NAS VERSÕES SM OU BLI REVESTIDAS EM ACRILATO E COM REVESTIMENTO SECUNDÁRIO TIGHT. POSSUI COMO ELEMENTO TRAÇÃO DE FIOS DE ARAMIDAS. O MATERIAL TERMOPLÁSTICO APLICADO POR EXTRUSÃO ATENDE A CATEGORIA DE CADO ÓPTICO PARA USO GERAL COG OU LSZH, E É INDICADO PARA INSTALAÇÃO EM AMBIENTES INTERNOS
APLICAÇÕES
UTILIZAÇÃO:
INTERNO UTILZADOS PARA INTERLIGAÇÃO DE EQUIPAMENTOS OU DISPOSITIVOS DE INTERFACE ÓPTICA
INSTALAÇÃO:
CORDÃO ÓPTICO PARA INSTALAÇÃO EM AMBIENTES INTERNOS CONTENDO 1 FIBRA ÓPTICA, COM ELEMENTO DE TRAÇÃO DIELÉTRICO E PROTEGIDO POR UM REVESTIMENTO EXTERNO EM MATERIAL POLIMÉRICO ATENDENDO A CLASSE DE FLAMABILIDADE COG OU LSZH.
CONSTRUÇÃO
NÚMERO DE FIBRAS: 01 OU 02
ELEMENTO DE TRAÇÃO: ARAMIDA
REVESTIMENTO SECUNDÁRIO (TIGHT): 0,9±0,15 MM
CAPA EXTERNA PVC: RETARDANTE À CHAMA
GRAU DE PROTEÇÃO CORDÃO: COG
POLIMENTOS POSSÍVEIS FIBRA ÓPTICA SM 9/125µM: PC/SPC/UPC/APC
FIBRA ÓPTICA MM 50/125µM E 62,5/125µM: PC/SPC/UPC
GRAVAÇÃO
COA - X - MF - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
MF: MONOFIBRA (SIMPLEX)
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COA - X - DP - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
DP: DUPLEX
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COR DA CAPA EXTERNA
AZUL: FIBRA ÓPTICA MONOMODO 9/125µM
BRANCA: FIBRA ÓPTICA MONOMODO 9/125µM - BLI
AMARELO: FIBRA ÓPTICA MULTIMODO 50/125µM
AZUL-CLARA: FIBRA ÓPTICA MULTIMODO 50/125µM - OM3 OU OM4
LARANJA: FIBRA ÓPTICA MULTIMODO 62,5/125µM
COR DOS CONECTORES
E2000-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
FC-MM
POLIMENTO PC-SPC-UPC: METÁLICO
FC-SM
POLIMENTO PC-SPC-UPC: METÁLICO
POLIMENTO APC: METÁLICO/VERDE
LC-MM
POLIMENTO PC-SPC-UPC: BEGE
LC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
SC-MM
POLIMENTO PC-SPC-UPC: BEGE
SC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
ST-SM
POLIMENTO PC-SPC-UPC: METÁLICO
ST-MM
POLIMENTO PC-SPC-UPC: METÁLICO
* AS EXTREMIDADES A E B DOS CORDÕES PODEM SER PRODUZIDAS COM CONECTORES
IGUAIS OU DIFERENTES.
COMPRIMENTOS
1,5MT
2,5MT
3,5MT
10MT
* OUTROS COMPRIMENTOS PODEM SER FABRICADOS SOB ENCOMENDA.
Código
26894
Código Fabricante
Cs0008s2250c000
Marca
Fibracem
NCM
85447010
EAN
4559570268946
Categoria
Conectividade
Manual
Datasheet
Esse cordão óptico é monomodo ou multimodo?
Este modelo é monomodo (SM), ideal para transmissões de longa distância com baixa perda de sinal.
Qual o comprimento do cordão óptico?
O cordão óptico possui 2,5 metros de comprimento.
Quais conectores estão presentes nas extremidades?
Este cordão possui conectores LC/UPC em uma ponta e SC/UPC na outra.
Para que tipo de ambiente é indicado?
É indicado para uso interno, especialmente em interligações de equipamentos ou dispositivos de interface óptica.
O revestimento externo é resistente à chama?
Sim, a capa externa em PVC é retardante à chama, atendendo à classe de flamabilidade COG ou LSZH.
Qual o padrão da fibra óptica utilizada?
A fibra óptica é do tipo SM G657A, padrão monomodo 9/125µm.
Esse cordão óptico atende alguma norma?
Sim, ele atende à norma ABNT NBR 14106.
O produto possui elemento de tração?
Sim, conta com elemento de tração em fios de aramida para maior resistência.
A cor da capa externa é azul?
Sim, a cor azul indica que a fibra é monomodo 9/125µm.
Qual é a marca do produto?
A marca do produto é FIBRACEM.
