CORDÃO ÓPTICO DUPLEX SM G657A LC/UPC-LC/UPC 2,5M
-

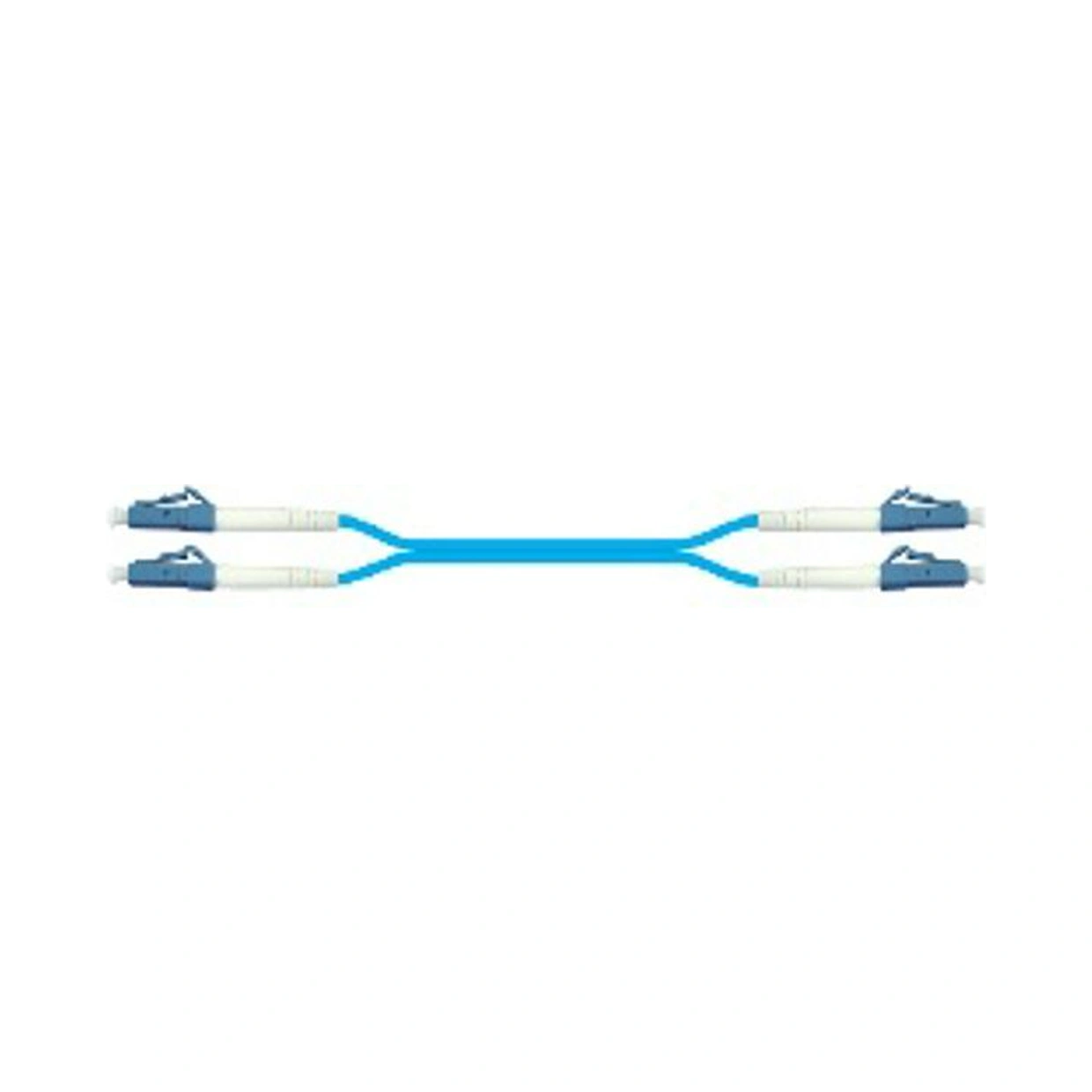

Cordão óptico duplex Fibracem G657A 2,5m com conectores LC/UPC e revestimento retardante à chama
* foto ilustrativa
Marca: FIBRACEM
Código Route: 26895
Código Fabricante: CD0004S2250C000
Preços exclusivos para revendas cadastradas.
Informações do Produto
CORDÃO ÓPTICO SIMPLEX OU DUPLEX
O CORDÃO ÓPTICO É CONSTITUÍDO POR FIBRAS ÓPTICAS MONOMODO NAS VERSÕES SM OU BLI, E MULTIMODO NAS VERSÕES 50/125 OU 62,5/125, REVESTIDAS EM ACRILATO E COM REVESTIMENTOS SECUDÁRIO TIGHT. POSSUI COMO ELEMENTO TRAÇÃO FIOS DE ARAMIDAS. O MATERIAL TERMOPLÁSTICO APLICADO POR EXTRUSÃO ATENDE A CATEGORIA DE CABO ÓPTICO PARA USO GERAL COG OU LSZH (LOW SMOKE ZERO HALOGEN). POSSUI 02 FIBRAS E É INDICADO PARA INSTALAÇÃO EM AMBIENTES INTERNOS.
CONSTRUÇÃO
NÚMERO DE FIBRAS: 01 OU 02
ELEMENTO DE TRAÇÃO: ARAMIDA
REVESTIMENTO SECUNDÁRIO (TIGHT): 0,9±0,15 MM
CAPA EXTERNA PVC: RETARDANTE À CHAMA
GRAU DE PROTEÇÃO CORDÃO: COG
POLIMENTOS POSSÍVEIS FIBRA ÓPTICA SM 9/125µM: PC/SPC/UPC/APC
FIBRA ÓPTICA MM 50/125µM E 62,5/125µM: PC/SPC/UPC
GRAVAÇÃO
COA - X - MF - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
MF: MONOFIBRA (SIMPLEX)
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COA - X - DP - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
DP: DUPLEX
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COR DA CAPA EXTERNA
AZUL: FIBRA ÓPTICA MONOMODO 9/125µM
BRANCA: FIBRA ÓPTICA MONOMODO 9/125µM - BLI
AMARELO: FIBRA ÓPTICA MULTIMODO 50/125µM
AZUL-CLARA: FIBRA ÓPTICA MULTIMODO 50/125µM - OM3 OU OM4
LARANJA: FIBRA ÓPTICA MULTIMODO 62,5/125µM
COR DOS CONECTORES
E2000-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
FC-MM
POLIMENTO PC-SPC-UPC: METÁLICO
FC-SM
POLIMENTO PC-SPC-UPC: METÁLICO
POLIMENTO APC: METÁLICO/VERDE
LC-MM
POLIMENTO PC-SPC-UPC: BEGE
LC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
SC-MM
POLIMENTO PC-SPC-UPC: BEGE
SC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
ST-SM
POLIMENTO PC-SPC-UPC: METÁLICO
ST-MM
POLIMENTO PC-SPC-UPC: METÁLICO
* AS EXTREMIDADES A E B DOS CORDÕES PODEM SER PRODUZIDAS COM CONECTORES
IGUAIS OU DIFERENTES.
COMPRIMENTOS
1,5MT
2,5MT
3MT
5MT
10MT
* OUTROS COMPRIMENTOS PODEM SER FABRICADOS SOB ENCOMENDA.
O CORDÃO ÓPTICO É CONSTITUÍDO POR FIBRAS ÓPTICAS MONOMODO NAS VERSÕES SM OU BLI, E MULTIMODO NAS VERSÕES 50/125 OU 62,5/125, REVESTIDAS EM ACRILATO E COM REVESTIMENTOS SECUDÁRIO TIGHT. POSSUI COMO ELEMENTO TRAÇÃO FIOS DE ARAMIDAS. O MATERIAL TERMOPLÁSTICO APLICADO POR EXTRUSÃO ATENDE A CATEGORIA DE CABO ÓPTICO PARA USO GERAL COG OU LSZH (LOW SMOKE ZERO HALOGEN). POSSUI 02 FIBRAS E É INDICADO PARA INSTALAÇÃO EM AMBIENTES INTERNOS.
CONSTRUÇÃO
NÚMERO DE FIBRAS: 01 OU 02
ELEMENTO DE TRAÇÃO: ARAMIDA
REVESTIMENTO SECUNDÁRIO (TIGHT): 0,9±0,15 MM
CAPA EXTERNA PVC: RETARDANTE À CHAMA
GRAU DE PROTEÇÃO CORDÃO: COG
POLIMENTOS POSSÍVEIS FIBRA ÓPTICA SM 9/125µM: PC/SPC/UPC/APC
FIBRA ÓPTICA MM 50/125µM E 62,5/125µM: PC/SPC/UPC
GRAVAÇÃO
COA - X - MF - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
MF: MONOFIBRA (SIMPLEX)
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COA - X - DP - Y - COG
COA: CORDÃO COM FIBRA ÓPTICA REVESTIDA EM ACRILATO
X - TIPO DE FIBRA ÓPTICA: SM OU MM
DP: DUPLEX
Y - CÓDIGO DO DIÂMETRO: 20 OU 29
COG: PVC DE USO GERAL
NORMA APLICÁVEL: ABNT NBR 14106
COR DA CAPA EXTERNA
AZUL: FIBRA ÓPTICA MONOMODO 9/125µM
BRANCA: FIBRA ÓPTICA MONOMODO 9/125µM - BLI
AMARELO: FIBRA ÓPTICA MULTIMODO 50/125µM
AZUL-CLARA: FIBRA ÓPTICA MULTIMODO 50/125µM - OM3 OU OM4
LARANJA: FIBRA ÓPTICA MULTIMODO 62,5/125µM
COR DOS CONECTORES
E2000-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
FC-MM
POLIMENTO PC-SPC-UPC: METÁLICO
FC-SM
POLIMENTO PC-SPC-UPC: METÁLICO
POLIMENTO APC: METÁLICO/VERDE
LC-MM
POLIMENTO PC-SPC-UPC: BEGE
LC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
SC-MM
POLIMENTO PC-SPC-UPC: BEGE
SC-SM
POLIMENTO PC-SPC-UPC: AZUL
POLIMENTO APC: VERDE
ST-SM
POLIMENTO PC-SPC-UPC: METÁLICO
ST-MM
POLIMENTO PC-SPC-UPC: METÁLICO
* AS EXTREMIDADES A E B DOS CORDÕES PODEM SER PRODUZIDAS COM CONECTORES
IGUAIS OU DIFERENTES.
COMPRIMENTOS
1,5MT
2,5MT
3MT
5MT
10MT
* OUTROS COMPRIMENTOS PODEM SER FABRICADOS SOB ENCOMENDA.
Código
26895
Código Fabricante
Cd0004s2250c000
Marca
Fibracem
NCM
85447010
EAN
7898420102335
Categoria
Conectividade
Manual
Datasheet
Esse cordão óptico é monomodo ou multimodo?
O cordão óptico é monomodo, modelo SM G657A.
Quais conectores acompanham o produto?
Possui conectores LC/UPC em ambas as extremidades.
Qual o comprimento do cordão?
Este modelo tem 2,5 metros de comprimento.
Para que tipo de ambiente é indicado?
É indicado para instalação em ambientes internos.
Qual a cor da capa externa deste modelo?
A capa externa é azul, indicando fibra óptica monomodo 9/125µm.
O cordão é simplex ou duplex?
Este modelo é duplex, com duas fibras.
O revestimento é resistente a fogo?
Sim, a capa externa em PVC é retardante à chama.
Este cordão segue alguma norma técnica?
Sim, atende à norma ABNT NBR 14106.
É possível solicitar outros comprimentos?
Sim, outros comprimentos podem ser fabricados sob encomenda.
Qual é a marca do produto?
A marca do produto é FIBRACEM.
